X86指令集

课程参考: - https://cs224.cs.vassar.edu/ - https://www.youtube.com/watch?v=teWC3tP4jwQ

我们将正式进入ISA设计、学习

CISC：复杂指令
RISC：简单指令集

本章节主要引用 X86体系的指令集

基本语法格式

参考该视频总结如下: - CPU其实主要打交道的对象就是内存,从计算指令到计算本身的输入和输出，都依赖主存 - 基本语法表示：Ins SOURCE DEST - 立即数：$123 - 寄存器表示是内存地址: (%reg) - 立即数内存地址： 123

X86一共16个通用寄存器,R表示使用8byte，E表示4byte，没有前缀：2byte, H/L(高8bit 低8bit) - (R/E)AX(l/h) (R/E)BX (R/E)CX (R/E)DX: rax eax ax, al,al - (R/E)SI(l): rsi, esi, si, sil - (R/E)DI(l): rdi, edi, di, dil - (R/E)SP(l): rsp, esp, sp, spl - (R/E)BP(l) ：rbp, ebp, bp, bpl - R8-16(D/W/B)： 8个通用寄存器, r8, r8d, r8w, r8b

指令后缀： b(byte) w(2 byte) l(4 byte) q(8 byte)

LEA指令

第一个指令，load effective address 计算内存地址,并把结果保存到目标寄存器，主要用于计算数组、结构体内某个元素的内存地址公式是: A + B*y + C

让我们看一下为什么是这个公式，以及实际应用,

已知某个基础类型(char short int long)数组，基址为0x100，计算任意一个数组下标元素的地址:0x100 + index mut (1,2,4,8)

已知某个结构体基址X，以及某个元素的在结构体内偏移是Y,，求该元素的地址: X + Y

已知某个结构体数组基址X，结构体的大小为Y, 偏移Z，求任意一个数组下标内的元素地址: X + Y*index + D (这个公式实际上并不正确继续往下看)

知识点总结:

leaq 完成内存地址的计算
单纯复制: 寄存器A保存的内存地址copy到寄存器B leaq (%regA), %regB
基本偏移: 寄存器A的内存地址经过指定偏移8 并存储到寄存器B leaq 8(%regA) regB
数组访问: 寄存器A的内存地址，经过REGB的偏移，并存储到寄存器C leaq (%regA，%regB) regC
数组高级访问: 允许对下标左移1，2，4，8： leaq (%regA，%regB, （1,2,4,8） ) regC
计算内存地址的通用格式 D(%regA, %regB, scale_factor) = (%regA+regB*scale_factor + D)

注意: 由于 scale number 只能是1,2,4,8 让我们在回到之前说的这个公式能否计算结构体数组元素的地址已知某个结构体数组基址0x100，结构体的大小为20(0x14), 数组内元素偏移16，求第100个下标内的元素地址:

可以表达为: 0x100 + 20 mut 100 + 16 由于scale_factor 只能是 1 2 4 8 所以没有办法应用

应该替换为: 0x100 + 8 mut 250 + 16，但是编译器会不会这么聪明呢？可以自己实验一下

经过实验，该指令更通常的用法是: - 栈变量索引: D作为一个常量表示栈上的变量偏移,regA栈指针 regB是index，scale_factor表示基础类型大小偏移 - 全局变量索引: D作为一个常量表示全局变量基址,regA不使用 regB是index，scale_factor表示基础类型大小偏移 - 总结就是，Lea索引基础类型是非常快的，但是索引结构体数组,编译器处理不好

计算不同地址，不同后缀指令需要配合恰当寄存器使用 - leab (%rax) al - leaw (%rax) %ax - leal (%rax) %eax

注意：该指令也可能被用来做数学计算，不一定就是计算地址

MOV指令

movq source(立即数、寄存器、内存地址) dest(寄存器，内存地址)

实现如下功能:

加载立即数到寄存器或内存地址: movq $123 rax/ movq $123 (%rax)
把寄存器内容 copy到寄存器或内存地址 : movq rax rbx /movq rax (%rbx)
从内存地址copy到寄存器: movq (%rax), %rdx
不支持内存到内存的数据转移

关于内存地址格式, 支持：

内存地址立即数： 0X100
寄存器地址访问: （%rax）
寄存器地址偏移: D(%rax) = D + rax
寄存器index+偏移: D（%rax,%rbx） = D + rax + rbx
寄存器index scale + 偏移: D（%rax,%rbx, [1,2,4,8]） = D + rax + rbx * [1,2,4,8]

关于内存地址，基本上和LEA类似，支持内存地址的计算

两个操作数的计算指令

mov 类似，还有其他一些两个操作数的计算指令

ADD SRC, DEST: DEST = DEST+SRC
SUB SRC, DEST: DEST = DEST - SRC
imu SRC, DEST: DEST = DEST * SRC
SAR SRC, DEST: DEST = DEST >> SRC （算术右移）
shr SRC, DEST：DEST = DEST >> SRC 逻辑右移
shl SRC, DEST: DEST = DEST << SRC 左移：
xor SRC, DEST: DEST = DEST ^ SRC
and： DEST = DEST & SRC
OR： DEST = DEST | SRC

一个操作数的指令

INC DEST : DEST = DEST+1
DEC DEST : DEST = DEST -1
NEG DEST : DEST = -DEST
NOT DEST : DEST = ~DEST

处理器状态描述

在之前，我们探讨了一些基本的指令比如内存地址计算，内存和寄存器的值得移动，以及一些基本得计算指令，也简单介绍过了X86体系下得16个基本寄存器

r8-r15
r(a,b,c,d)x
rsi rdi rsp rbp

上面得16个通用寄存器，主要是用来存储过程变量，也就是计算过程中主要用于临时存储，还有一些特殊得寄存器

RIP：记录当前执行指令内存地址
EFLAGS：记录最近一条指令得执行结果(不是计算结果)

EFLAGS(CS) 寄存器不能够被计算人员访问设置，他的设置由体系架构设置，该寄存器通过利用不同BIT，表示上一条指令得执行结果，虽然如此，但是一般一条指令射击一个BIT

CF：表示2进制计算时是否发生了进位或者借位
OF：是否发生了补码溢出

我们这里需要辨析一下这两个标志位，一是容易混淆，而是为了复习并加深理解，让我们回忆之前得课程，CPU是二进制得逻辑电路计算，他并不尝试去对数据解释，因此他没有十进制、也没有正负数得概念，但是作为程序员，也就是人类世界，又存在这种含义，怎么办呢？那就只能通过人编写得程序去理解，我们这里使用ADD 加法指令举例

    mov $150, %al
    add %al, %al

CF的意义：已经知道一个al寄存器只有1byte，范围是 0-255, 很明显上面的计算超出了这个范围，因此当计算完成，CF 标志会被置位，同理，减法也一样，当两个寄存器发生了减法运算，如果发生了借位(也就是 A -B, A<B) CF 也会被设置为1，总而言之，在计算机电路，CF是否设置，仅和两个寄存器的计算结果有关，本身其实和程序是不是在进行有符号、无符号运算无关

OF的意义: 在让我们看一下OF标志位，他和CF 最大区别就是，他表示的是有 十进制符号数的溢出结果，关于符号数溢出我们之前也讲了，比如1byte，表示的范围是 127 到 -128，如果两个正数相加，超过了127(最高位1) 则会变成复数，也就是每次计算，CPU会假设当前计算是有符号的计算，如果发生了补码溢出，OF标志被置为1

至于程序认为操作数是有符号还是无符号，取决于程序解释，如果认为是有符号计算，则需要OF的标志位，如果程序认为是无符号计算，则需要通过CF判断

ZF: 用来表示上一条指令的计算结果是否为0 SF：用来表示上一条指令的符号位符号位为1 置为1 符号位位0 置为0

一些其他需要注意的点： - 对于逻辑运算(与或非等) CF 和 OF 标志位被设置位0(不应该使用) - 对于shif 移位操作， CF 被设置为最后移出的位，OF 设置为0(不应该使用) - 递增、递减指令，会设置 OF(溢出)和 ZF(0标识位) 但是不会改变CF (不应该使用) - lea 指令不会修改上述标志位

比较指令

上一小节我们知道每条指令，都会产生一些影响，并在标志位上有所体现，通常，是不能直接访问这些标志位的，而是使用条件指令，去判断相应的flags,在进入到条件指令之前，先了解一下CMP 比较指令

CMP指令

指令格式: CMP S1,S2

功能类似于SUB 减法指令
不同于SUB指令的地方在于单纯只做 S2-S1的操作，不做 S2 = S2-S1的赋值操作，也就是只会改变flag，不会改变操作数
注意，和SUB一样，也是用第二个操作数减去第一个操作数

如果通过判断state flags，来表示不同的比较结果 - 判断是否相等 a==b: a-b==0，可以通过 ZF==1(ZF为真) 判断是否相等 - 判断不相等: a!=b： a-b!=0 可以通过 ZF==0(~ZF为真) 判断是否不相等

上面两个判断是比较好理解的，继续看判断大于: a>b: a-b>0 这里a b可能是有符号可能是无符号的

有符号的: 通过判断 SF(符号位)==0 并且ZF==0(为什么需要同时判断SF和ZF？因为SF==0 两个数相等也可能出现该情况)
无符号数比较: 需要通过是否发生借位而不能使用SF标志位判断

test指令

指令格式: test S1,S2

功能类似于 AND，不同于AND，单纯只做 S2 & S1的操作，不做 S2 = S2 & S1的赋值操作,也就是只会改变flag，不会改变操作数

应用场景: - 检查某个寄存器是否为空: test reg1，reg1 如果reg1是清空的，那么ZF标志一定会被设置 - C语言的 if(A),A 一般是一个bool值，用于判断A的真假一般通过 test a,a 判断

条件指令

SET指令

SET指令是一个条件指令，可以利用CMP指令的结果，达到不同的效果,比如可以通过set指令获取比较结果，如果符合预期，则set 对应寄存器为1 否则设置为0，

set指令的目标位置必须是1byte寄存器或者内存
set指令不会修改其他bytes 只改变最低位

下面是一个比较无符号和有符号的判断汇总表 .. image:: ./images/10.png :width: 400px

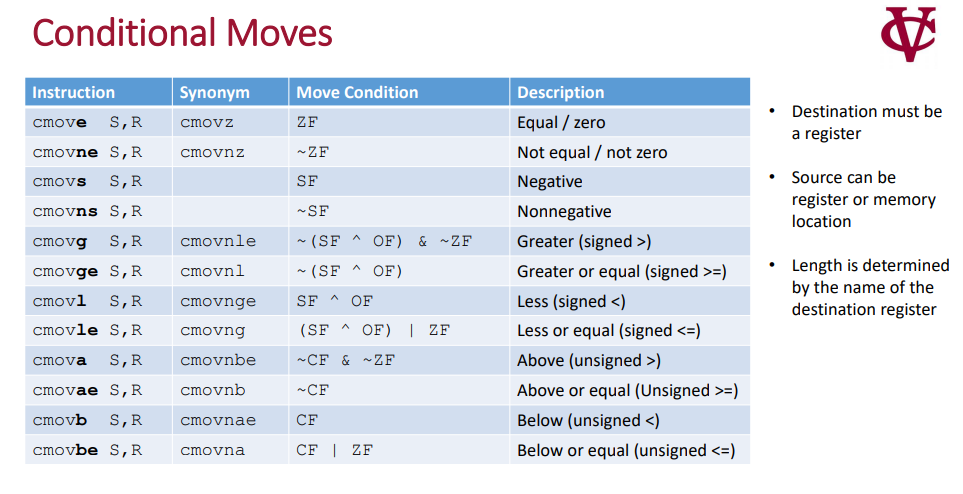

CMOV指令 ^^^^^^^^ CMOV指令是一个条件指令，可以利用CMP指令的结果，决定是否执行mov 动作下面是一个汇总表

接下来探讨一下CMOV指令的意义以及应用，最常见的应用是通过C语言的三元操作符使用

    # 三元操作符的赋值
    c = a>b ? a : b;
    # 翻译为汇编:
    mov a c; //需要先提前默认把c设置为某个值(a)
    cmp a b  // 比较a b
    cmovle: b, c  // 如果满足a<=b 设置c  = b

让我们看一下上面这段代码， cmov其实隐含有一个条件，如果使用cmov，必须要先计算出a和b的值(这里使用计算是因为a 和 b 可能是表达式)

什么情况使用if else 什么情况使用三元操作？

这里讲解一个背景，CPU 为了提高指令处理速度，有流水线机制， if else 只有当指令运行到判断语句，才能知道下一条指令是什么(后面我们会讲跳转指令和流水线)，无法使用流水线，虽然CPU 提供了分支命中猜测的能力，但是一旦没有命中，也会导致流水线无法使用，反观CMOV指令，他没有跳转指令，因此比if else更高效

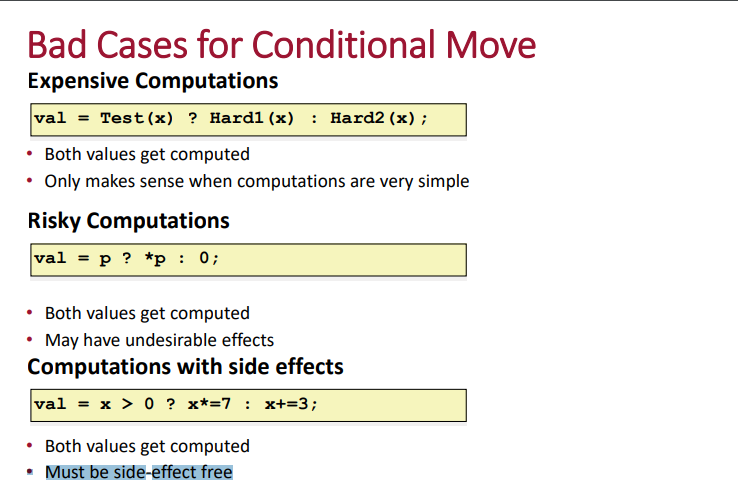

但是这里也有另外的问题，就是CMOV一般都需要把A B的值提前都计算出来，我们上面也看到了，这也是他不依赖跳转指令的原因，但是如果计算这些值得代价大于跳转副作用，就得不偿失

总结: - 当分支里面得计算很简单，适合使用CMOV(三元操作符) - 当a b计算复杂，不应该使用CMOV，使用跳转指令 - 如果计算有副作用也不应该使用

分支&跳转指令

分支是C语言的描述，一般有 goto if 以及switch 三种，我们结合实际的汇编以及C语言的分支语法一起看一下如何应用

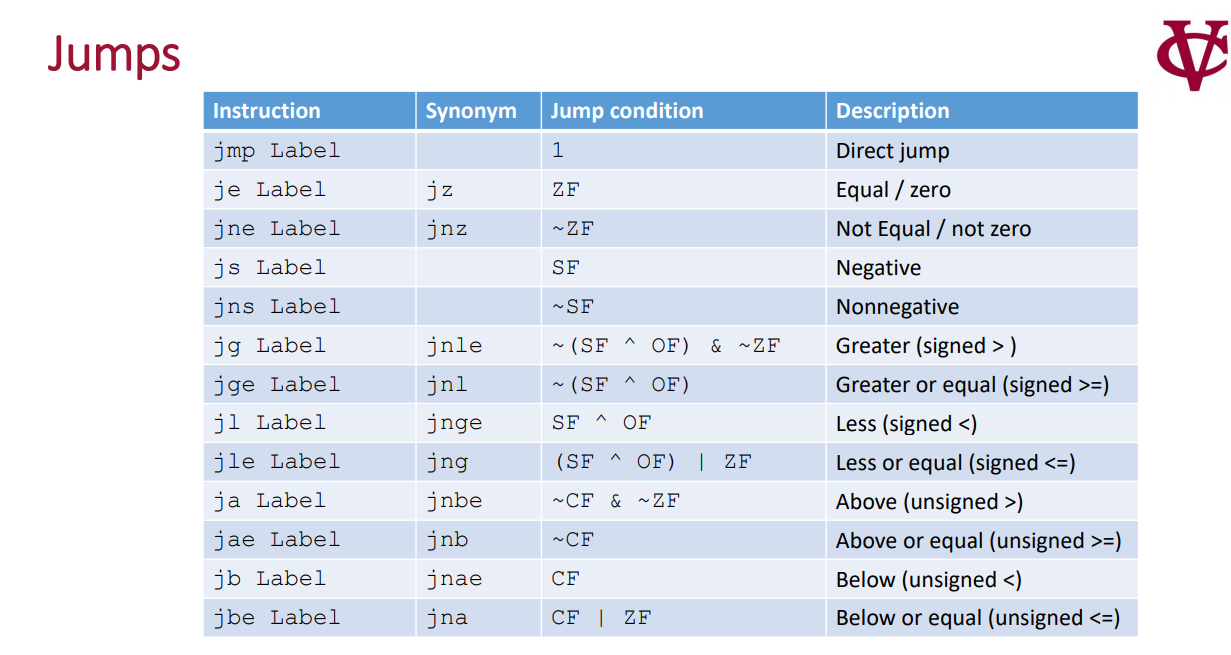

JMP指令

goto 应该就是最简单的跳转: 直接跳转

下面是if的一个示例

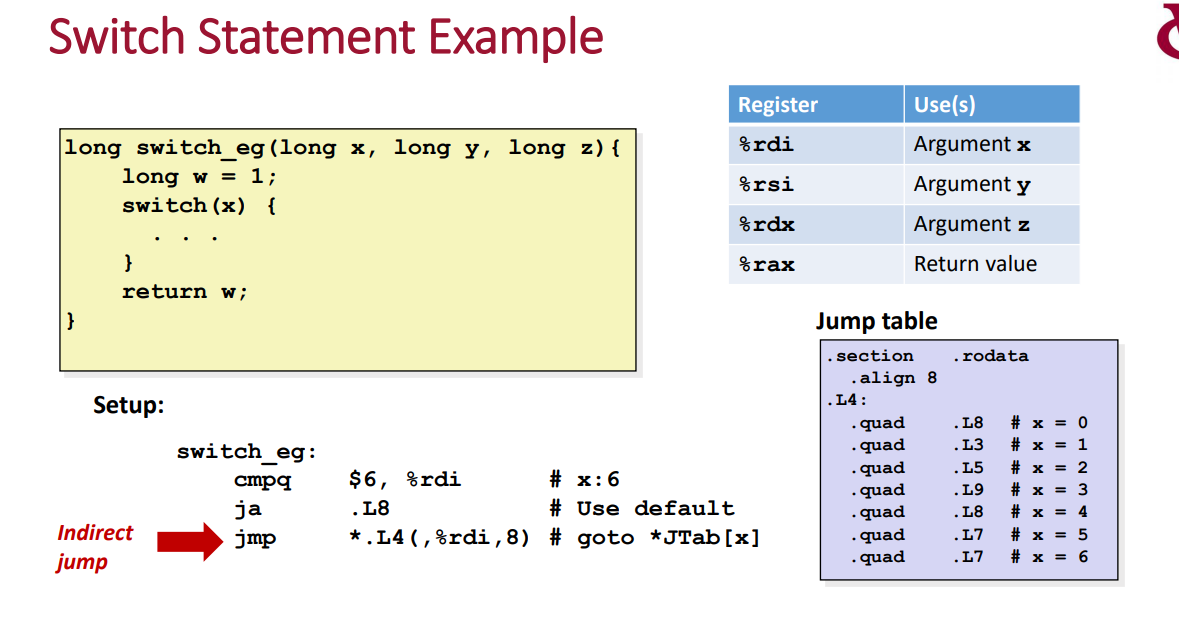

jtable

jtable 是C扩展支持的, 为了switch进化出来的跳转

loop

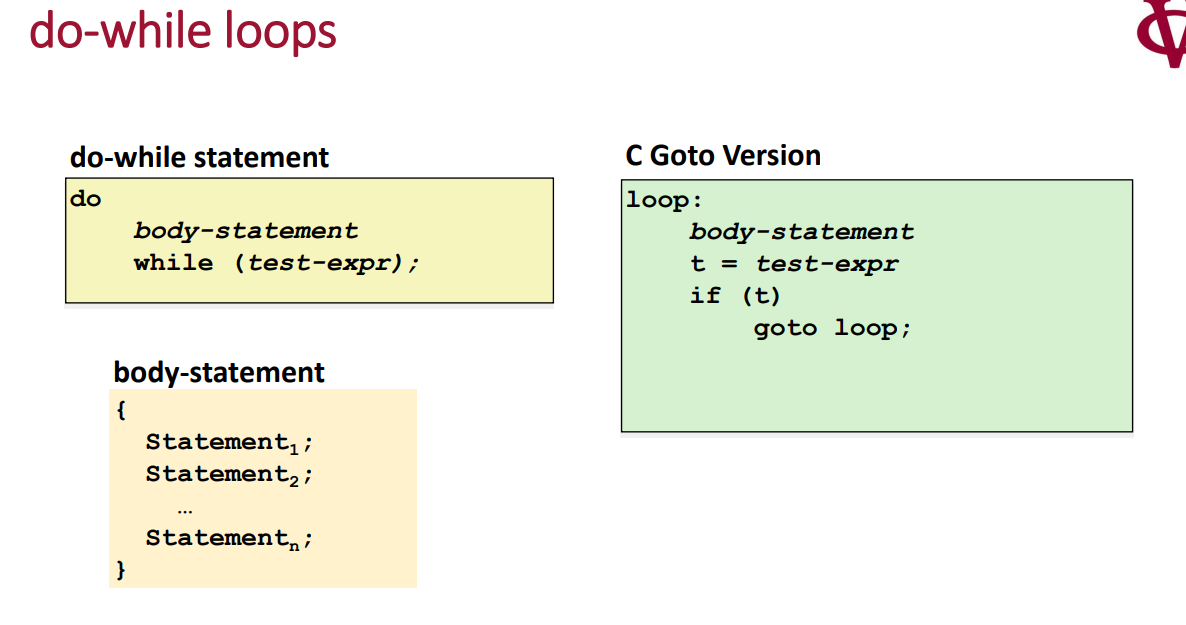

loop 是通过跳转实现的 do while 循环是一切循环的开始

while 循环，是 do while 的变体，下面给出了两种可能的变体

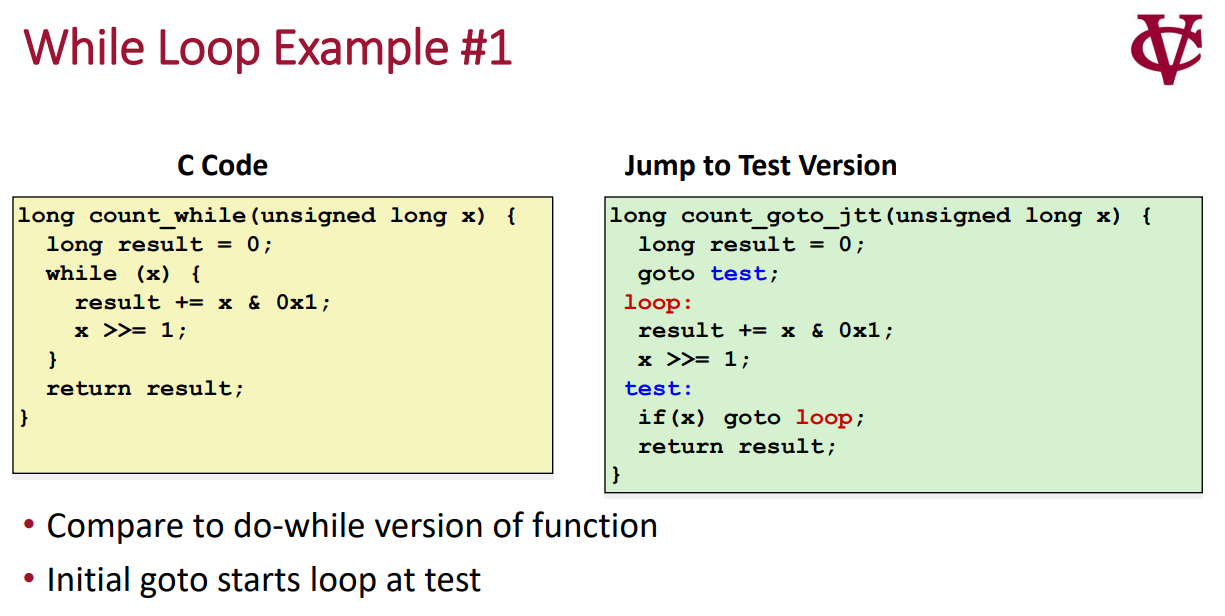

第一种，无论如何都会先跳到test 然后决定是否回到body，

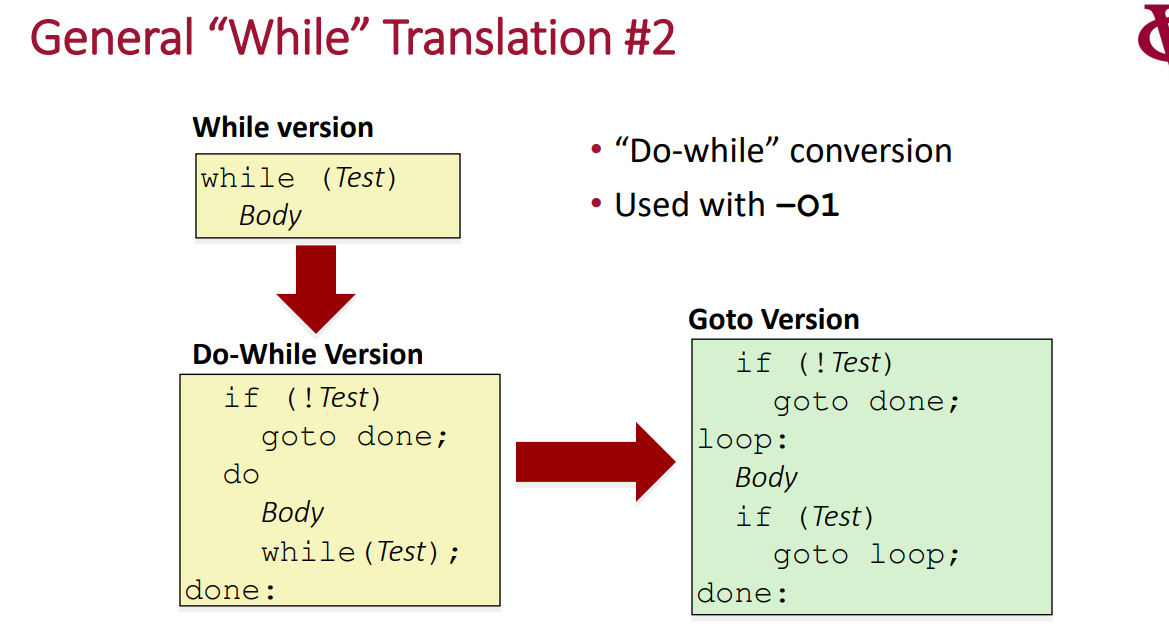

第二种从代码上看，其实和第一种是一样的，但是也还是有点不一样，如果编译器对代码进行优化，检测到 while 的第一次判断永远都成立, 则可以把第二种优化成为普通的do while，但是第一种没有办法优化

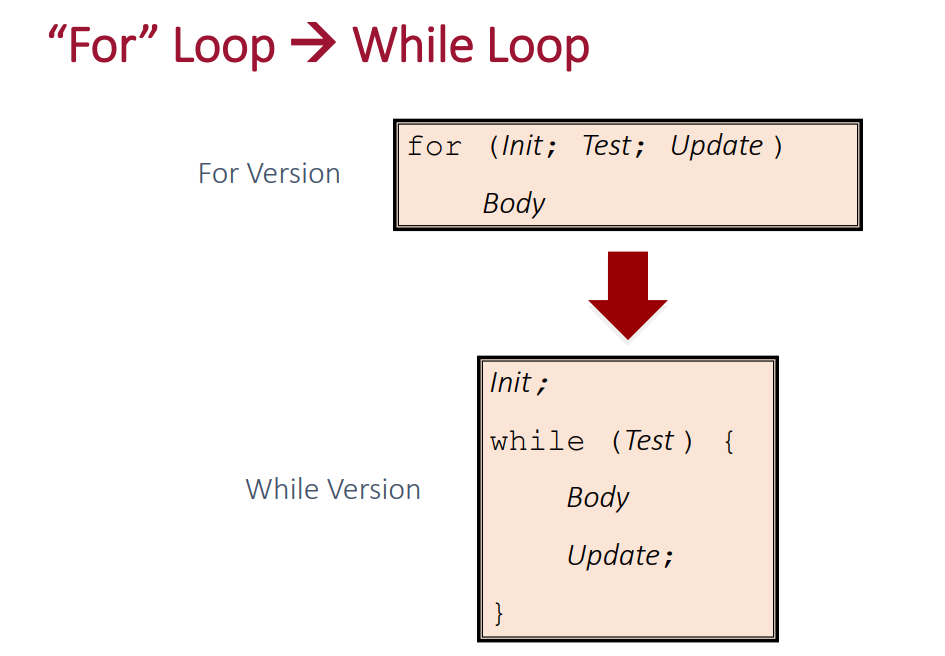

for(init, test, update) 也是一样，可以换成是while 的处理，同理while 又可以被换做是do while，do while 又是jmp

总结

C里面控制语句有 if else , do while,while,for， switch
汇编里面的控制语句有: 条件跳转条件mov 间接跳转(jtable)
C的loop控制最终经过汇编，都是类似于do while的实现

栈&函数相关指令

OK，关于栈的说明，不在这里多说，网上资料很多，这里只说一些注意的点: - 系统中的栈，地址增长是从高往低增长,这里有一些拗口，记住就行了，是反着来的

call指令

我们之前学习过了跳转指令，跳转指令可以实现不同代码块、逻辑块的跳转，OK，call我们可以理解就是一个稍微复杂的封装了的跳转指令

JMP是一个单向跳转，不能返回，用于函数内部的跳转
CALL是函数间跳转，X86体系，CALL在发生跳转之前，会把当前指令的下一条指令地址入栈保存

ret指令

ret用于函数间返回，也是一个封装的跳转指令，只是默认行为会先把跳转地址从栈里取出，然后在跳转
ret必须和call 成对，一个复则入栈，一个负责出栈

函数公约

函数调用者，我们一般称为caller,被调用的函数我们一般叫callee, X86体系在caller 和 callee 需要遵守如下约定

调用参数约定: 前六个参数使用(rdi rsi rdx rcx r8 r9)寄存器，多出的存储到栈里
函数返回约定: 只允许返回一个值，返回值放在rax寄存器

上面这个应该很好理解，下面我们继续讲一下寄存器的恢复和保存；

对于CPU来说，不同的两个函数，对于计算本身是没有影响的，X86 CPU一共可以使用的通用寄存器有16个，无论在哪个函数，CPU看到的都是同样的寄存器，这就会带来一个问题，比如在caller 函数中正在使用一个寄存器R8，然后进入到calle B函数，从B函数返回之后，R8的值还是不是之前的值？如果被B使用并且改变了，这就会导致A的计算错误

由于上面这个问题，因此，不同函数在使用寄存器的时候，必须要假设这个寄存器是否可以使用，如果要使用，是否需要提前保存一下值？然后用完之后在恢复，这个解决方案就引入两个问题:

寄存器是caller 自己负责保存恢复,还是让callee保存恢复？
如何降低保存恢复次数减少引入的访存开销？

先解决第二个问题，只需要在使用该寄存器的时候，在去保存恢复指定寄存器即可

第一个问题是这样约定的：

caller 负责保存六个参数寄存器(rdi rsi rdx rcx r8 r9) 以及一个返回值寄存器 RAX 还有两个临时变量寄存器: r10 r11
callee 负责保存恢复 rbx r12 r13 r14 r15 以及 rbp rsp 两个寄存器

约定以后的行为:

如果caller 希望在call 的前后使用 rdi rsi rdx rcx r8 r9 rax r10 r11 则必须自己负责保证保存恢复，这样，在callee中使用这些寄存器，可以直接使用
如果callee 希望在自己上下文内使用 rbx r12 r13 r14 r15 rbp rsp，则必须负责保存和恢复这些值，这样在caller中可以在call上下文安全使用这些寄存器，而不用担心被callee破坏

push/pop/mov

push负责压栈,等于执行这两条指令: rsp = rsp-8； mov src, rsp
pop负责出栈： mov rsp,dst, rsp = rsp + 8

这里我把mov指令列出来，是因为很多时候，我们访问栈并不会通过push 和 pop，push pop 是一个访问栈的动态行为，这次push，下次必须pop出来，而且会改变rsp的行为，一个函数内部的局部变量，大部分都只是希望申请出一个栈空间，这个栈空间应该通过mov的方式访问，而不是push pop的行为

leave

x86把 rbp 和 rsp的恢复进行的一个封装，该指令行为等于: mov rbp,rsp(恢复rsp); pop rbp(恢复rbp)

总结

知道栈的结构和工作方式
必须知道不同函数在使用寄存器需要考虑是否负责寄存器的恢复
清楚X86的函数调用约定包括return address/value；函数传参；
清楚rsp rbp的使用
